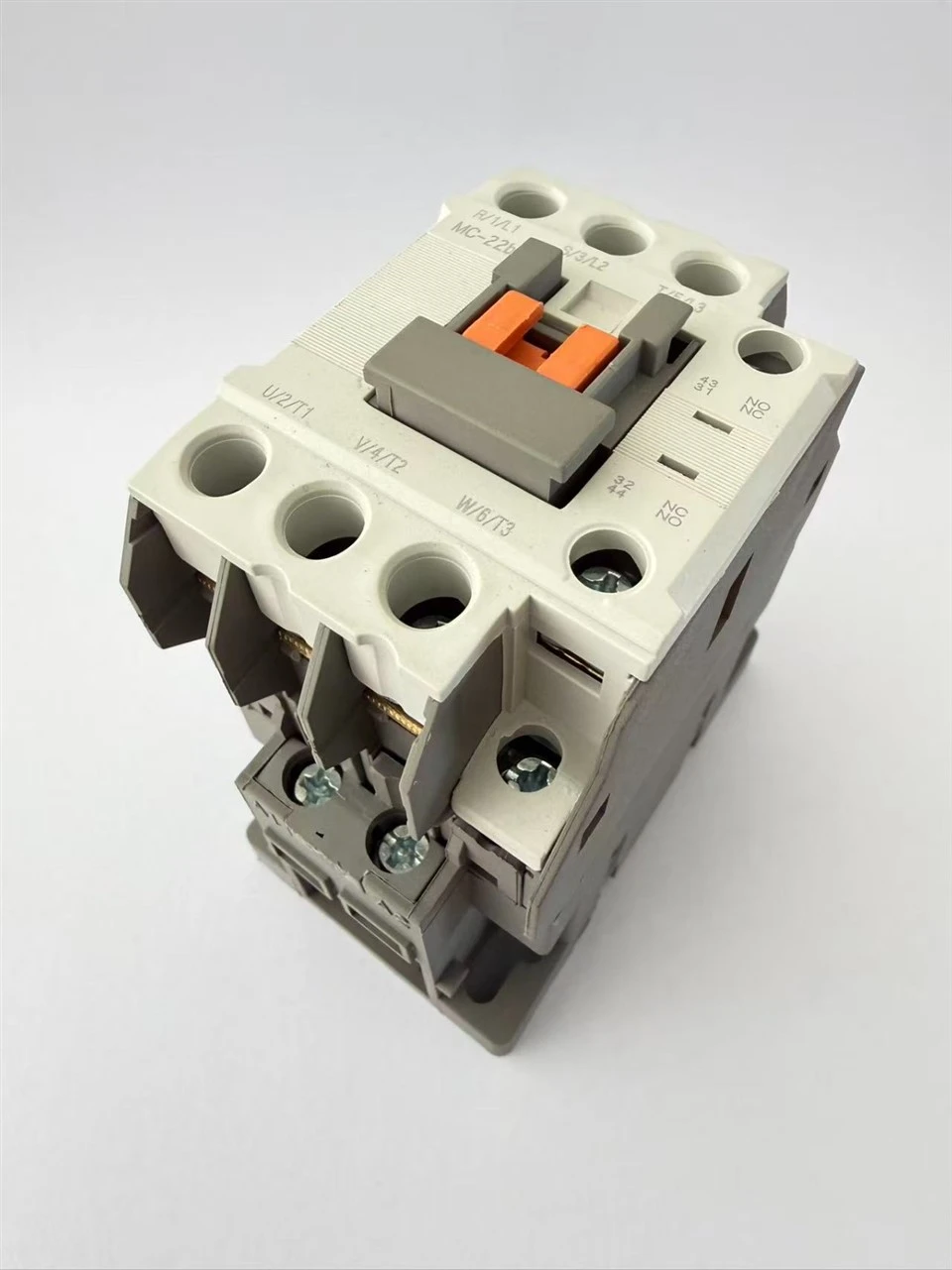

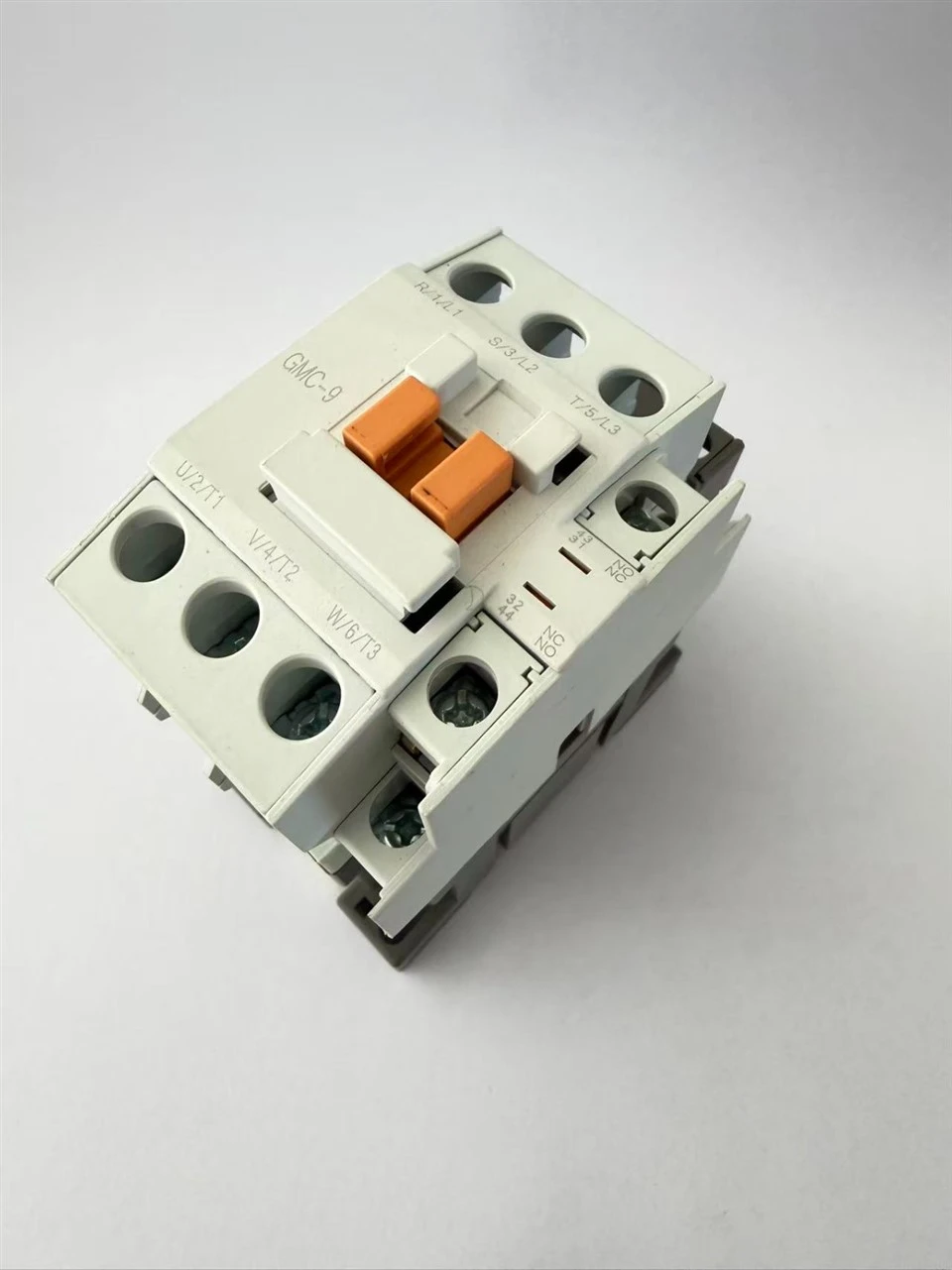

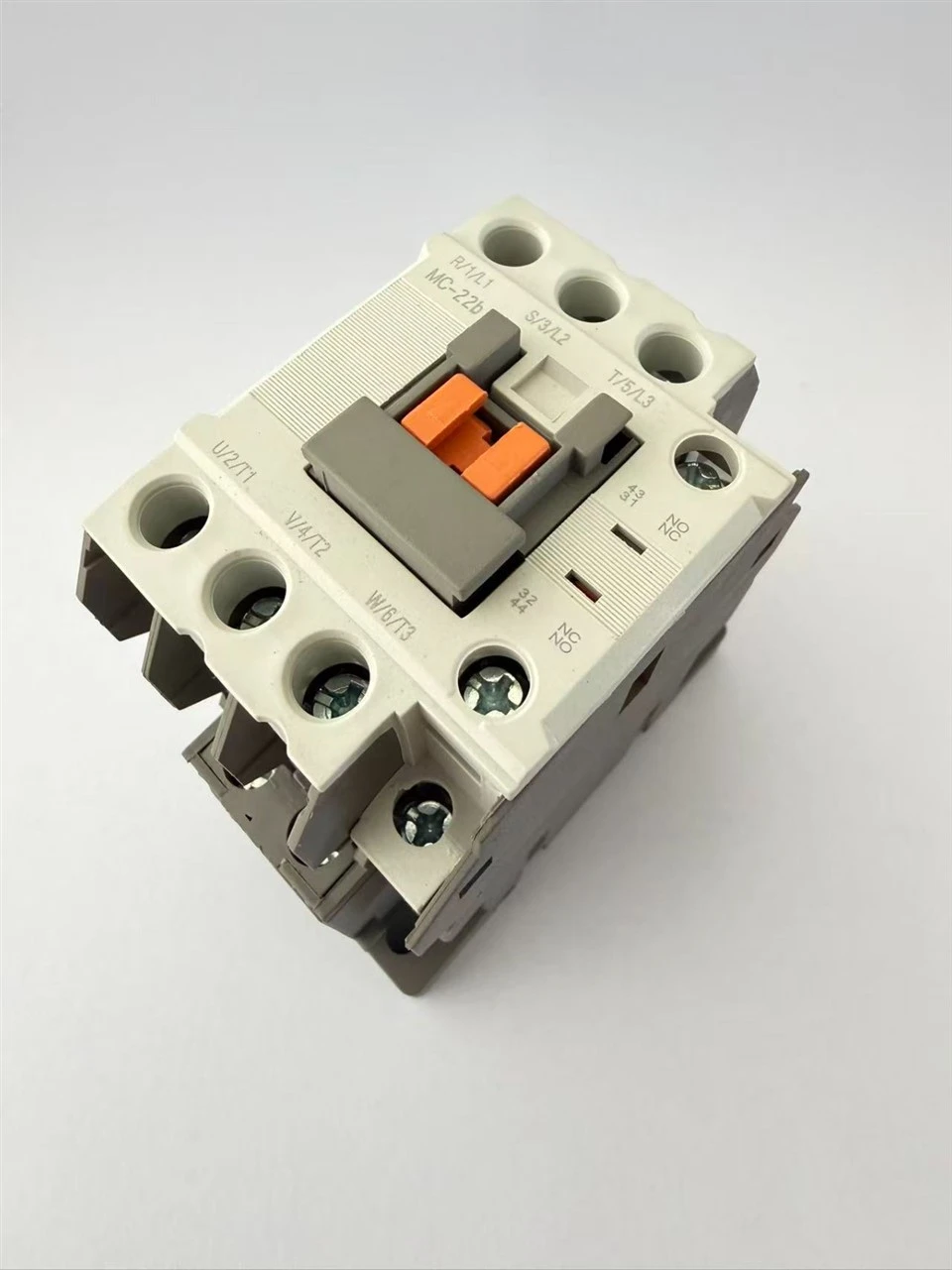

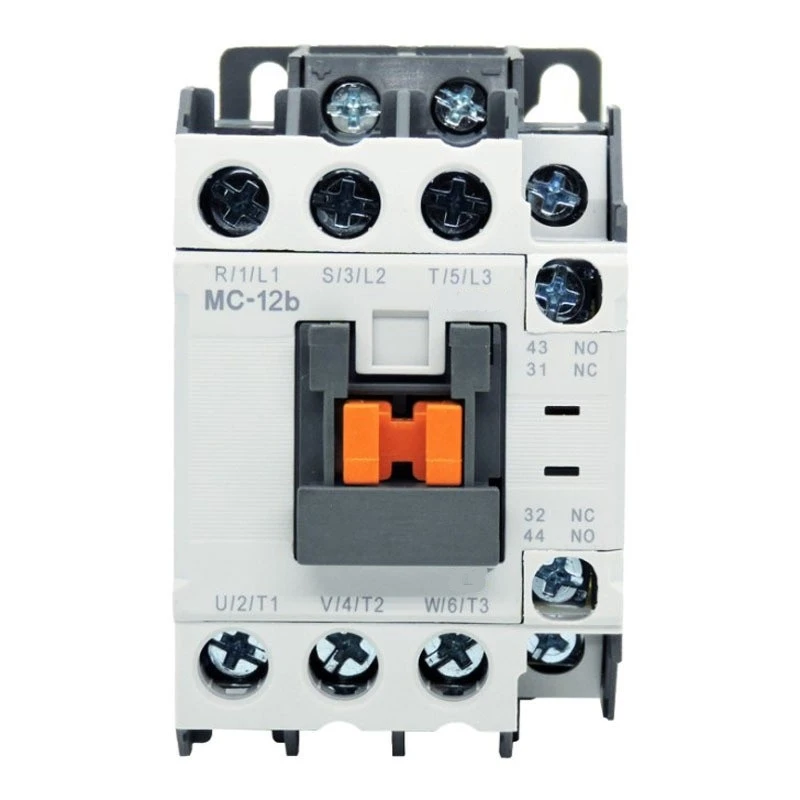

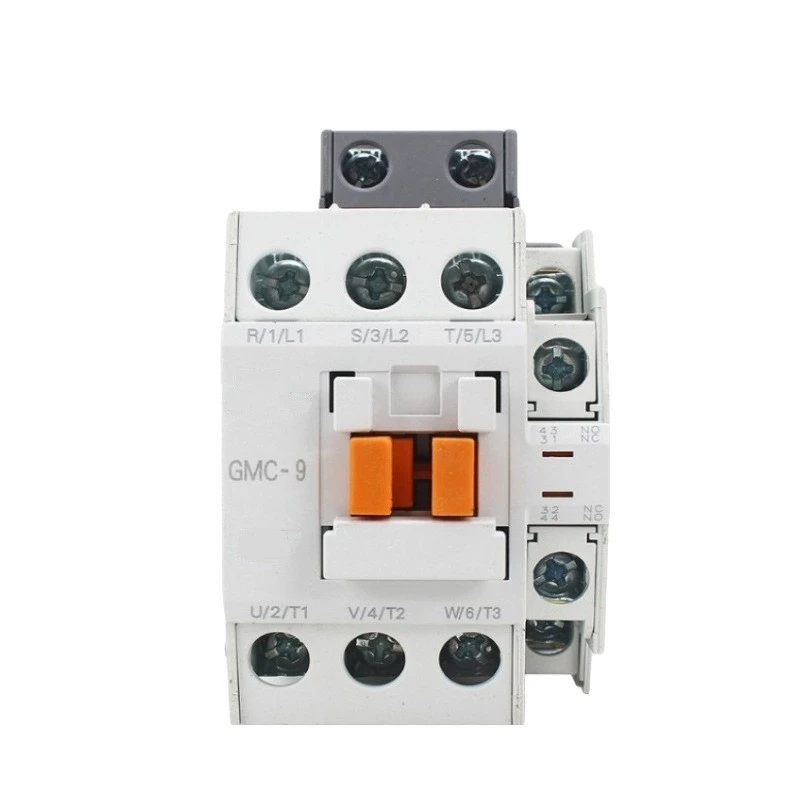

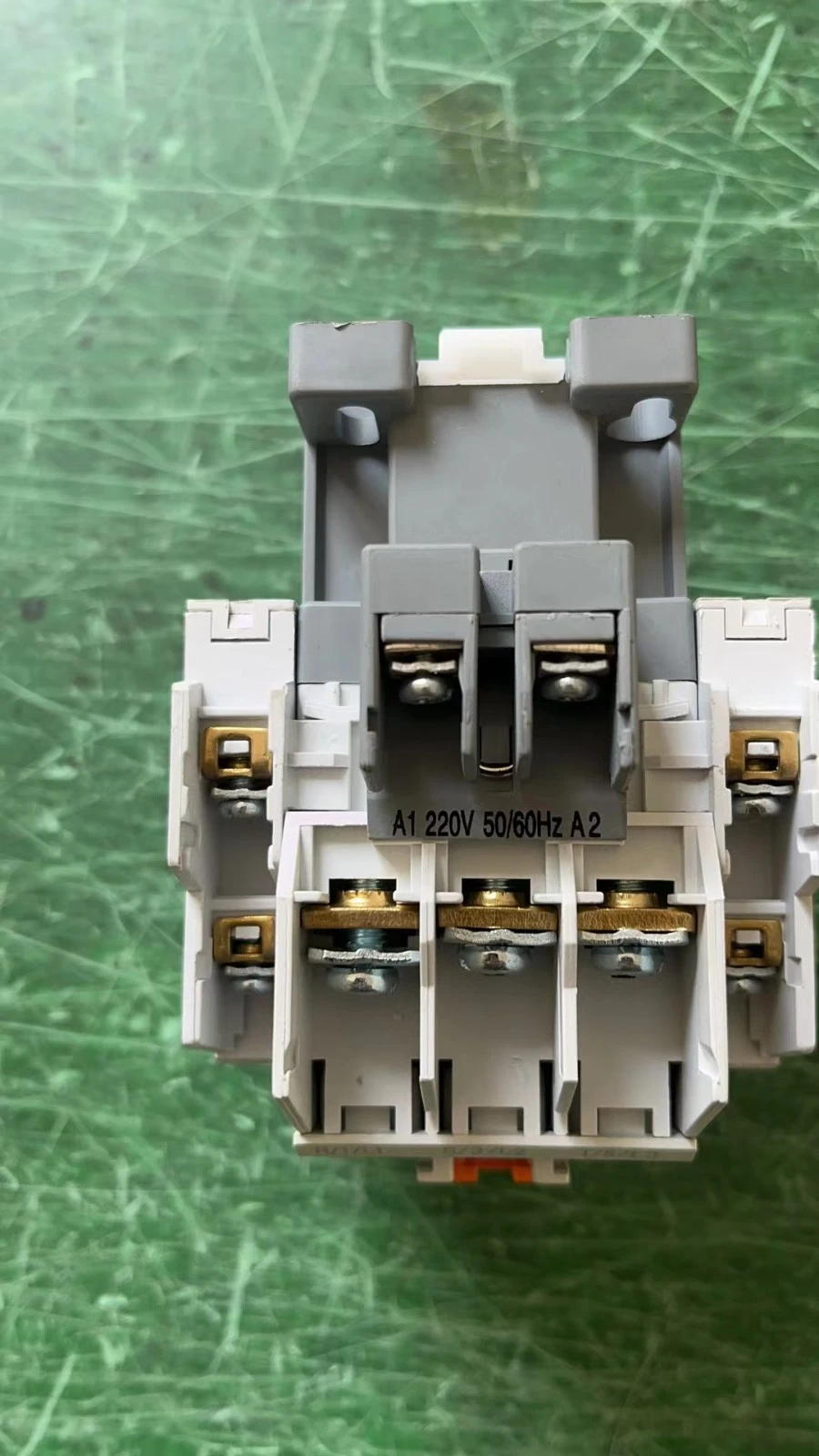

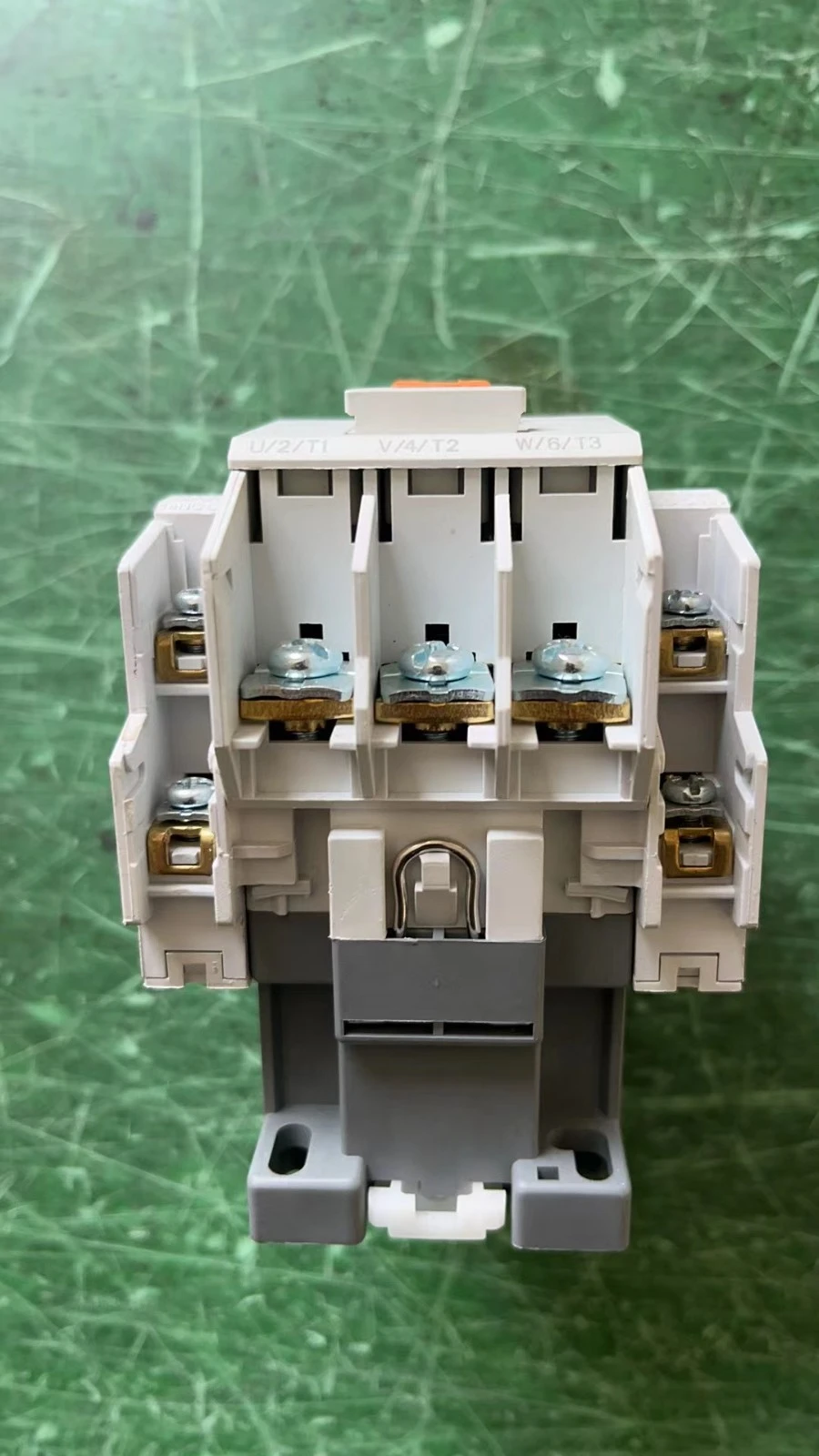

موصلات تكييف جي ام سي
جي ام سي
يتم استخدام موصلات GMC AC في مفتاح إمداد الطاقة والتحكم في الدائرة للتطبيقات الصناعية على نطاق واسع. نظرًا لكونها أجزاء أساسية في أنظمة التحكم الكهربائية، فإنها تتميز بهياكل متينة وجيدة التصميم-لتقديم أداء ثابت ومتين. تعتمد موصلات التيار المتردد من GMC على جهات الاتصال الرئيسية لتبديل الدائرة الرئيسية، مع جهات اتصال مساعدة تنفذ أوامر التحكم، مما يؤدي إلى إنشاء -آلية تحكم كاملة المزايا وعالية الكفاءة.
الوصف
واحدة من الشركات الرائدة في تصنيع وتوريد قواطع التيار المتردد من جي إم سي في الصين. نحن ملتزمون بتوفير منتجات مخصصة عالية الجودة بسعر منخفض. إذا كنت ستشتري قواطع جي إم سي AC المتقدمة المصنوعة في الصين، فنحن نرحب بك للحصول على مزيد من معلومات الخصم من مصنعنا.
وصف
يتم استخدام موصلات GMC AC في مفتاح إمداد الطاقة والتحكم في الدائرة للتطبيقات الصناعية على نطاق واسع. نظرًا لكونها أجزاء أساسية في أنظمة التحكم الكهربائية، فإنها تتميز بهياكل متينة وجيدة التصميم-لتقديم أداء ثابت ومتين. تعتمد موصلات التيار المتردد من GMC على جهات الاتصال الرئيسية لتبديل الدائرة الرئيسية، مع جهات اتصال مساعدة تنفذ أوامر التحكم، مما يؤدي إلى إنشاء -آلية تحكم كاملة المزايا وعالية الكفاءة.
في معظم الحالات، تحمل جهة الاتصال الرئيسية تيار الحمل الرئيسي فقط من خلال عدم الاتصال. وفي الوقت نفسه، يتم تجهيز جهات الاتصال المساعدة بشكل عام بمجموعتين من جهات الاتصال NO وNC، لذلك يمكنها تلبية الطلب من إشارة التحكم المختلفة. يمكن أيضًا أن تعمل موصلات GMC AC مثل المرحلات المتوسطة. عندما تقترن بالدوائر الرئيسية، فإنها تساعد على توسيع قدرات التحكم وجعل النظام بأكمله أكثر مرونة.
معلمة التشغيل
تصنيف جهد العزل (Ui): 1000 فولت (9A-25A: 690A، 32A-100A: 1000 فولت)
الجهد الكهربي لتحمل النبض (Uimp): 8KV(9A-25A:6KV,32A-100A:8KV)
درجة الحرارة المحيطة: التخزين: -30 درجة ~ +65 درجة
|
وضع |
جي إم سي-9 |
جي إم سي-12 |
جي إم سي-18 |
جي إم سي-22 |
جي إم سي-32 |

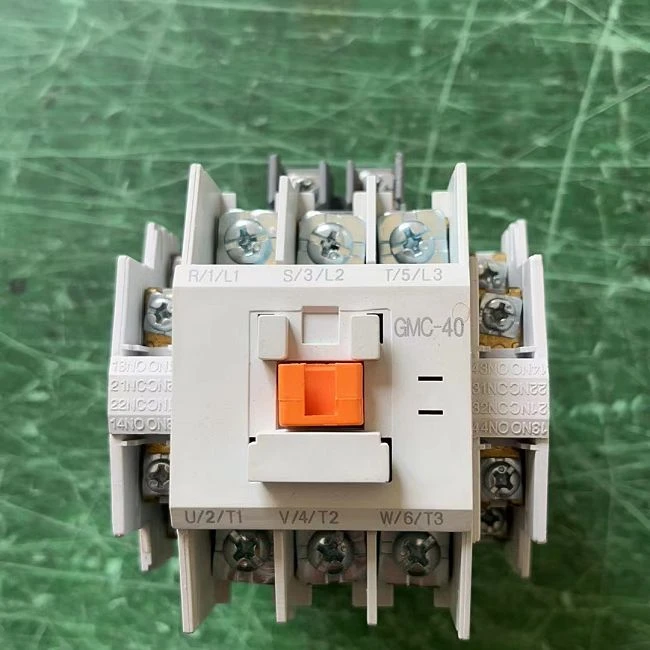

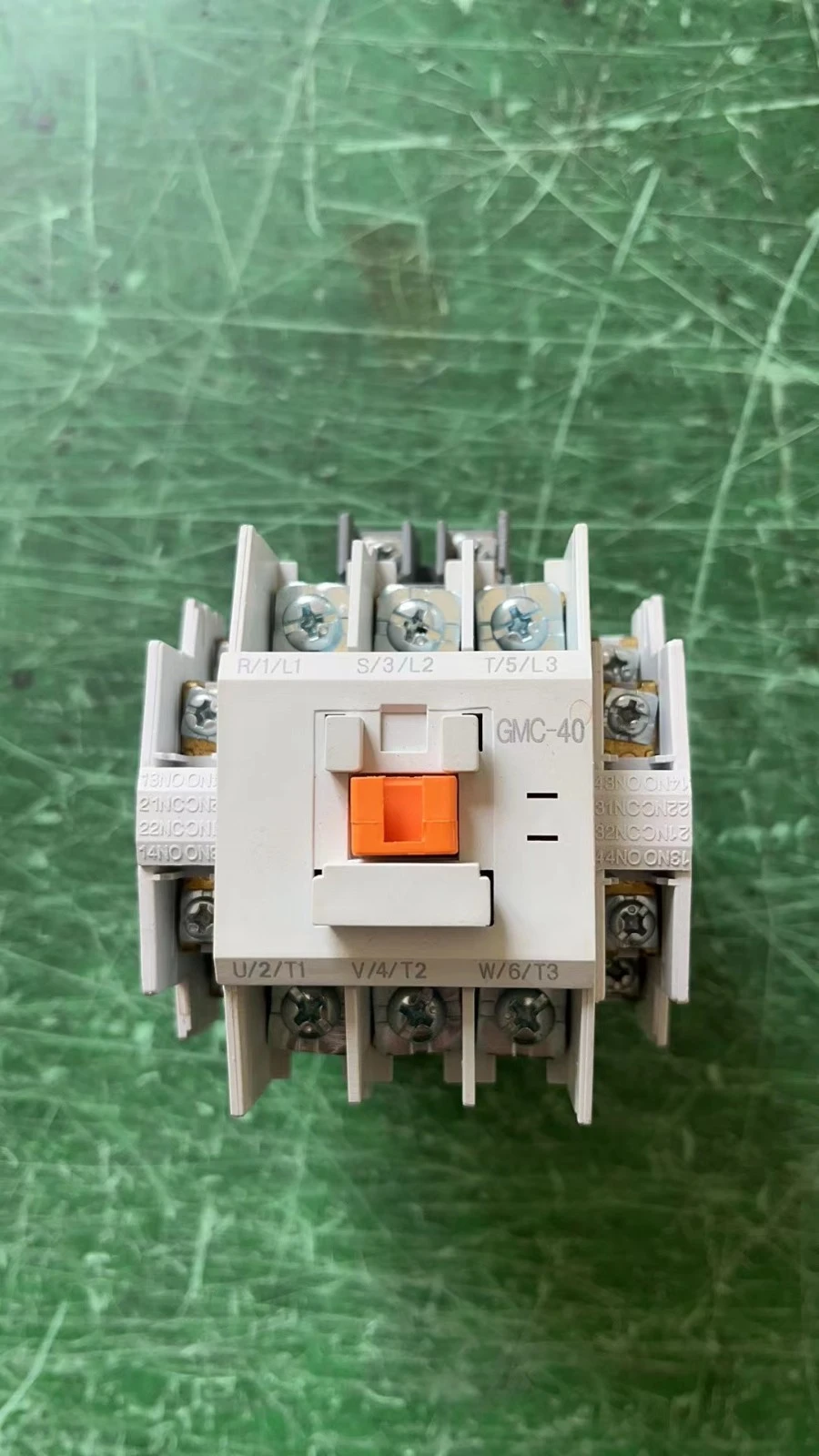

جي إم سي-40 |
||
|
واجب IEC-60947 AC1 |
20A |
20A |
25A |
32A |
50A |
60A |
||
|
واجب UL AC3 |
200-240V |
2.5 كيلو واط 11 أمبير |
3.5 كيلو واط 13 أمبير |
4.5 كيلو واط 18 أمبير |
5.5 كيلو واط 22 أمبير |
7.5 كيلو واط 32 أمبير |
11 كيلو واط 40 أمبير |
|
|
380-440V |
4 كيلو واط 9 أ |
5.5 كيلو واط 12 أمبير |
7.5 كيلو واط 18 أمبير |
11 كيلو واط 22 أ |
15 كيلو واط 32 أ |
18.5 كيلو واط 40 أمبير |
||
|
500-550V |
4 كيلو واط 7 أ |
7.5 كيلو واط 12 أمبير |
7.5 كيلو واط 13 أمبير |
15 كيلو واط 22 أ |
18.5 كيلو واط 28 أمبير |
22 كيلو واط 32 أ |
||
|
690V |
4 كيلو واط 5 أ |
7.5 كيلو واط 9 أ |
7.5 كيلو واط 9 أ |
15 كيلو واط 18 أ |
18.5 كيلو واط 21 أمبير |
22 كيلو واط 25 أمبير |
||
|
التيار المستمر (ال) |
20A |
25A |
30A |
32A |
45A |
50A |
||
|
محرك التيار المتردد |
1P |
115V |
0.5 حصان |
0.5 حصان |
1 حصان |
2 حصان |
2 حصان |
3 حصان |
|
230V |
1 حصان |
2 حصان |
3 حصان |
3 حصان |
5 حصان |
5 حصان |
||
|
3P |
200V |
2 حصان |
3 حصان |
5 حصان |
7 حصان |
7.5 حصان |
10 حصان |
|
|
230V |
2 حصان |
3 حصان |
5 حصان |
7.5 حصان |
10 حصان |
10 حصان |
||
|
460V |
5 حصان |
7.5 حصان |
10 حصان |
10 حصان |
20 حصان |
25 حصان |
||
|
575V |
7.5 حصان |
10 حصان |
15 حصان |
15 حصان |
20 حصان |
25 حصان |
||
|
تركيب اللوحة |
السكك الحديدية والمسمار |
|||||||
|
وضع |
جي إم سي-50 |
جي إم سي-65 |
جي إم سي-75 |
جي إم سي-85 |
جي إم سي-100 |
جي إم سي-125 |
||
|
واجب IEC-60947 AC1 |
80A |
100A |
110A |
135A |
150A |
150A |
||
|
واجب UL AC3 |
200-240V |
15 كيلو واط 55 أمبير |
18.5 كيلو واط 65 أمبير |
22 كيلو واط 75 أمبير |
25 كيلو واط 85 أمبير |
30 كيلو واط 105 أمبير |
37 كيلو واط 125 أمبير |
|
|
380-440V |
22 كيلو واط 50 أمبير |
30 كيلو واط 65 أمبير |
37 كيلو واط 75 أمبير |
45 كيلو واط 85 أمبير |
55 كيلو واط 105 أمبير |
60 كيلو واط 120 أمبير |
||
|
500-550V |
30 كيلو واط 43 أ |
37 كيلو واط 60 أمبير |
45 كيلو واط 64 أ |
45 كيلو واط 75 أمبير |
55 كيلو واط 85 أ |
60 كيلو واط 90 أمبير |
||
|
690V |
30 كيلو واط 33 أ |
37 كيلو واط 47 أ |
45 كيلو واط 47 أ |
45 كيلو واط 52 أ |
55 كيلو واط 65 أمبير |
60 كيلو واط 70 أمبير |
||
|
التيار المستمر (ال) |
70A |
80A |
90A |
100A |
160A |
160A |
||
|
محرك التيار المتردد |
1P |
115V |
3 حصان |
5 حصان |
5 حصان |
7.5 حصان |
7.5 حصان |
10 حصان |
|
230V |
7.5 حصان |
10 حصان |
15 حصان |
15 حصان |
15 حصان |
20 حصان |
||
|
3P |
200V |
10 حصان |
15 حصان |
20 حصان |
25 حصان |
30 حصان |
40 حصان |
|
|
230V |
15 حصان |
20 حصان |
25 حصان |
30 حصان |
30 حصان |
40 حصان |
||
|
460V |
30 حصان |
40 حصان |
50 حصان |
50 حصان |
60 حصان |
75 حصان |
||
|
575V |
30 حصان |
40 حصان |
50 حصان |
50 حصان |
60 حصان |
75 حصان |
||
|
تركيب اللوحة |
السكك الحديدية والمسمار |
|||||||
